Technical Specifications of Metal Seated Gate Valve
Non-Rising Stem:
- Design and manufacture: MSS SP-70
- Face to face dimensions: ANSI B16.10
- Flange dimensions and drilling: ANSI B16.1
- Size range: 2" ~ 24"
- Working pressure: 200 psi
- Suitable medium: water, oil and gas.

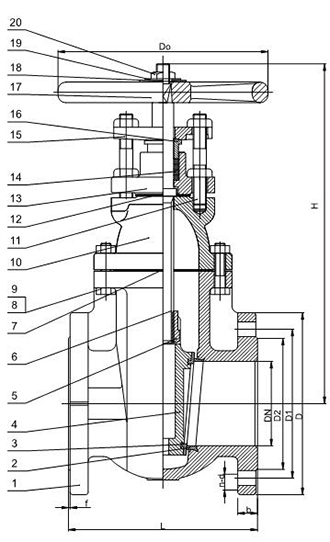

Parts and Materials of Metal Seated Gate Valve - Non-Rising Stem:
No. |
Parts |
Materials |
ASTM Standard |
1 |
Body |
Cast iron |
ASTM A 126 Class B |
2 |
Body seat ring |
Cast bronze |
ASTM B62 |
3 |
Wedge seat ring |
Cast bronze |
ASTM B62 |
4 |
Wedge |
Cast iron |
ASTM A 126 Class B |
5 |
Stem nut |
Cast bronze |
ASTM B62 |
6 |
Stem |
Brass |
ASTM B16 |
7 |
Body gasket |
Graphite |
Non-asbestos |
8 |
Bolts |
Steel |
ASTM A 307B |
9 |
Nuts |
Steel |
ASTM A 307B |
10 |
Bonnet |
Cast iron |
ASTM A 126 Class B |
11 |
Bolts |
Steel |
ASTM A 307B |
12 |
Gasket |
Graphite |
Non-asbestos |
13 |
Suffing box |
Cast iron |
ASTM A 126 Class B |
14 |
Packing |
Graphite |
Non-asbestos |
15 |
Gland follower |
Ductile iron |
ASTM A 536 65-45-12 |
16 |
Packing gland |
Cast brass |
ASTM A 584 |
17 |
Handwheel |
Cast iron |
ASTM A 126 Class B |
18 |
Name plate |
Aluminium |
|
19 |
Washer |
Steel |
ASTM A 307B |
20 |
Nut |
Steel |
ASTM A 307B |
Dimensions (mm & inch) of Metal Seated Gate Valve - Non-Rising Stem:
Size |
L |
D |
D1 |
b |
n-d |
D0 |
H |
2" |
178 |
152 |
121 |
15.9 |
4-19 |
178 |
302 |
2.1/2" |
190 |
178 |
140 |
17.5 |
4-19 |
178 |
332 |
3" |
203 |
190 |
153 |
19 |
4-19 |
200 |
335 |
4' |
229 |
229 |
191 |
23.8 |
8-19 |
254 |
423 |
5" |
254 |
254 |
216 |
23.8 |
8-22.2 |
300 |
485 |
6" |
267 |
279 |
241 |
25.4 |
8-22.2 |
300 |
545 |
8" |
292 |
343 |
299 |
28.6 |
8-22.2 |
348 |
644 |
10" |
330 |
406 |
362 |
30.2 |
12-25.4 |
400 |
769 |
12" |
356 |
483 |
432 |
31.8 |
12-25.4 |
457 |
860 |
14" |
381 |
533 |
476 |
34.9 |
12-28.6 |
560 |
987 |
16" |
406 |
597 |
540 |
36.5 |
16-28.6 |
560 |
1044 |
18" |
432 |
635 |
578 |
39.7 |
16-32 |
610 |
1148 |
20" |
457 |
699 |
635 |
42.9 |
20-32 |
610 |
1257 |
24" |
508 |
813 |
750 |
47.6 |
20-35 |
765 |
1418 |
