Especificaciones técnicas:
- Dimensiones de las bridas y taladrado: EN1092-2 PN16
- Especificación: DN40 - DN250
- Presión máxima de operación: 1.6 Mpa
- Temperatura de funcionamiento: ≤ 100°C
- Medios adecuados: Agua
- Revestimiento: Recubiertas de resina epoxi (el espesor no es inferior a 25mm)

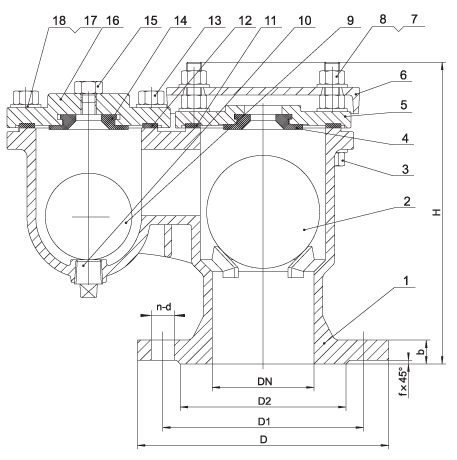

Piezas y materiales:
Nº |
Piezas |
Material |
1 |
Cuerpo |
Hierro dúctil 500 |
2 |
Bola flotador |
ABS |
3 |
Perno |
Acero al carbono / Acero inoxidable |
4 |
Calzo de sellado |
EPDM |
5 |
Cubierta de válvula |
Hierro dúcti l500 |
6 |
Cubierta anti-polvo |
Hierro dúctil500 |
7 |
Tuerca |
Acero al carbono / Acero inoxidable |
8 |
Arandela |
Acero al carbono / Acero inoxidable |
9 |
Bola flotador |
ABS |
10 |
Tapón |
Latón |
11 |
Calzo |
EPDM |
12 |
Calzo |
EPDM |
13 |
Perno |
Acero al carbono / Acero inoxidable |
14 |
Calzo de sellado |
EPDM |
15 |
Tapón |
Latón |
16 |
Cubierta de válvula |
Hierro dúctil500 |
17 |
Tuerca |
Acero al carbono / Acero inoxidable |
18 |
Arandela |
Acero al carbono / Acero inoxidable |
Dimensiones (mm):
DN |
D |
D1 |
D2 |
b |
f |
n-d |
40 |
150 |
110 |
84 |
19 |
3 |
4-19 |
50 |
165 |
125 |
99 |
19 |
3 |
4-19 |
65 |
185 |
145 |
118 |
19 |
3 |
4-19 |
80 |
200 |
160 |
132 |
19 |
3 |
8-19 |
100 |
220 |
180 |
156 |
19 |
3 |
8-19 |
125 |
250 |
210 |
184 |
19 |
3 |
8-19 |
150 |
285 |
240 |
211 |
19 |
3 |
8-23 |
200 |
340 |
295 |
266 |
20 |
3 |
12-23 |
250 |
405 |
355 |
319 |
22 |
3 |
12-28 |
