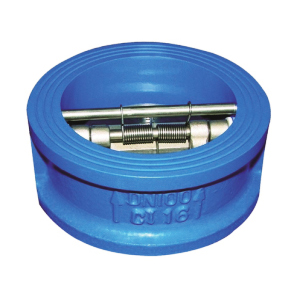

Especificaciones técnicas:
- Diseño y fabricación: EN593
- Espaciamiento de plano de brida: EN 558-1 serie básica 14 (DIN3202 F4)
- Dimensiones de las bridas y taladrado: EN1092-2 PN10/16/25
- Especificación: DN100 - DN1400
- Presión máxima de operación: 1.0/1.6/2.5 Mpa
- Prueba: EN12266
- Temperatura de funcionamiento: -15°C a +80°C
- Medios adecuados: Agua
- Cuerpo de la válvula, la superficie externa de la placa de mariposa debe ser recubierta con resina epoxi (el espesor no es inferior a 250mm)
- También suministrar el cuerpo de la válvula de retención con amortiguador hidráulico
Piezas y materiales:
Nº | Piezas | Material |
1 | Cuerpo | Hierro dúctil, hierro fundido |
2 | Clac de válvula | Hierro dúctil+Niquelado, acero inoxidable, bronce de aluminio |
3 | Vástago | Acero inoxidable |
4 | Asiento de válvula | EPDM, NBR, Neoprene, Viton |
5 | Resorte | Acero inoxidable |

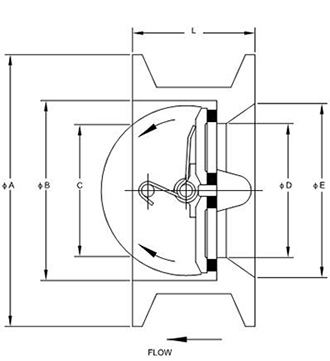

Dimensiones (mm) y peso (kgs):
Tamaño | A | b | C | D | E | L | Peso | |
mm | Pulgada | Kg | ||||||
40 | 1½" | 92 | 65 | 49 | 48 | 59 | 43 | 0.75 |
50 | 2" | 107 | 65 | 49 | 48 | 59 | 43 | 1.3 |
65 | 2½" | 127 | 80 | 63 | 60 | 78 | 46 | 1.6 |
80 | 3" | 142 | 94 | 69 | 70 | 91 | 64 | 2.8 |
100 | 4" | 162 | 117 | 97 | 88 | 110 | 64 | 4 |
125 | 5" | 192 | 145 | 121 | 115 | 142 | 70 | 5.5 |
150 | 6" | 218 | 170 | 145 | 134 | 170 | 76 | 8 |
200 | 8" | 273 | 224 | 197 | 182 | 222 | 89 | 13.5 |
250 | 10" | 328 | 265 | 234 | 223 | 264 | 114 | 24.4 |
300 | 12" | 378 | 310 | 284 | 260 | 310 | 114 | 33 |
350 | 14" | 438 | 360 | 333 | 300 | 360 | 127 | 46.4 |
400 | 16" | 489 | 410 | 379 | 355 | 414 | 140 | 62 |
450 | 18" | 539 | 450 | 415 | 382 | 450 | 152 | 100 |
500 | 20" | 594 | 505 | 472 | 435 | 505 | 152 | 107 |
550 | 22 | 645 | 560 | 517 | 475 | 550 | 170 | 135 |
600 | 24" | 695 | 624 | 579 | 536 | 605 | 178 | 165 |
700 | 28" | 798 | 725 | 673 | 630 | 715 | 229 | 306 |
750 | 30" | 858 | 775 | 725 | 680 | 765 | 230 | 344 |
800 | 32" | 906 | 825 | 775 | 720 | 815 | 241 | 403 |
900 | 36" | 1004 | 925 | 877 | 820 | 915 | 241 | 492 |
1000 | 40" | 1116 | 1025 | 969 | 912 | 1015 | 300 | 710 |
1200 | 48" | 1332 | 1228 | 1161 | 1100 | 1220 | 350 | 1094 |
