Especificaciones técnicas:
- Diseño y fabricación: BS5153
- Espaciamiento de plano de brida : EN 558-1 serie básica 10 (BS5153 Series 2)
- Dimensiones de las bridas y taladrado: EN1092-2 PN16
- Especificación: DN50 ~ DN600
- Presión máxima de operación: 1.6 MPa
- Medios adecuados: Agua, oleo y gas

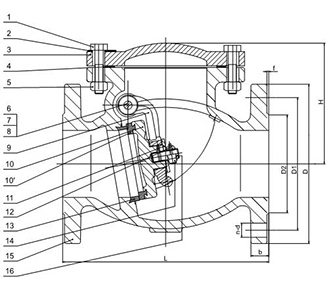

Piezas y materiales:
Nº | Piezas | Material | BS Estándar |
1 | Perno | Acero | BS970 43A |
2 | Placa de identificación | Aluminio |
|
3 | Capó | Hierro fundido | BS1452 Gr.220 |
4 | Calzo | Grafito | BS2494 tipo W |
5 | Tuercas | Acero | BS970 43A |
6 | Conector lateral | Latón | BS2784 CZ122 |
7 | Calzo | Fibra |
|
8 | Perno de suspensión | Latón | BS2784 CZ122 |
9 | Balancín | Hierro dúctil | BS2789 Gr.420-12 |
10 | Anillo de sellado de cabeza de válvula | Bronce fundido | BS1400 LG2 |
10‘ | Placa de mariposa | Hierro fundido | BS1452 Gr.220 |
11 | Arandela | Acero | BS970 43A |
12 | Chaveta | Acero inoxidable | BS970 420S37 |
13 | Anillo de sellado para cuerpo de válvula | Bronce fundido | BS1400 LG2 |
14 | Tuerca de clac de válvula | Acero | BS970 43A |
15 | Cuerpo | Hierro fundido | BS1452 Gr.220 |
16 | Perno | Acero | BS970 43A |
Dimensiones (mm):
DN | L | D | D1 | D2 | b | f | n-d | H |
50 | 203 | 165 | 125 | 99 | 20 | 3 | 4-19 | 112 |
65 | 216 | 185 | 145 | 118 | 20 | 3 | 4-19 | 132 |
80 | 241 | 200 | 160 | 132 | 22 | 3 | 8-19 | 141 |
100 | 292 | 220 | 180 | 156 | 24 | 3 | 8-19 | 162 |
125 | 330 | 250 | 210 | 184 | 26 | 3 | 8-19 | 192 |
150 | 356 | 285 | 240 | 211 | 26 | 3 | 8-23 | 211 |
200 | 495 | 340 | 295 | 266 | 30 | 3 | 12-23 | 270 |
250 | 622 | 405 | 355 | 319 | 32 | 3 | 12-28 | 316 |
300 | 699 | 460 | 410 | 370 | 32 | 4 | 12-28 | 357 |
350 | 787 | 520 | 470 | 429 | 36 | 4 | 16-28 | 560 |
400 | 914 | 580 | 525 | 480 | 38 | 4 | 16-31 | 589 |
450 | 914 | 640 | 585 | 548 | 40 | 4 | 20-31 | 645 |
500 | 1016 | 715 | 650 | 609 | 42 | 4 | 20-34 | 702 |
600 | 1219 | 840 | 770 | 720 | 48 | 5 | 20-37 | 812 |
