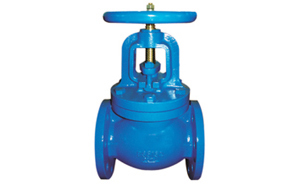

Especificaciones técnicas:
- Diseño y fabricación: BS5152
- Espaciamiento de plano de brida: EN 558-1 serie básica 10 (BS5152 Series 2)
- Dimensiones de las bridas y taladrado: EN1092-2 PN16
- Especificación: DN50 ~ DN300
- Presión máxima de operación: 1.6 MPa
- Medios adecuados: Agua, oleo y gas

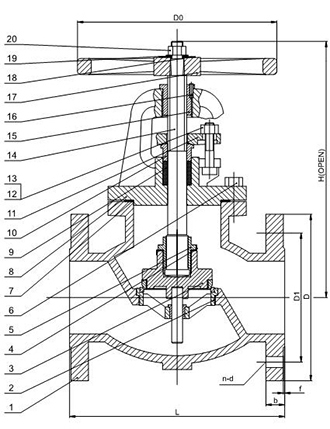

Piezas y materiales:
Nº | Piezas | Material | BS Estándar |
1 | Cuerpo | Hierro fundido | BS1452 Gr. 220 |
2 | Anillo de sellado para cuerpo de válvula | Bronce fundido | BS1400 LG2 |
3 | Placa de mariposa | Bronce fundido | BS1400 LG2 |
4 | Calzo | Latón | BS2874 CZ122 |
5 | Girar tuerca | Latón | BS1400 PCB1 |
6 | Perno | Acero | BS970 43A |
7 | Calzo | Grafito | BS2494 tipo W |
8 | Capó | Hierro fundido | BS1452 Gr. 220 |
9 | Relleno | Grafito | BS2494 tipo W |
10 | Casquillo de relleno | Latón | BS1400 PCB1 |
11 | Cubierta de relleno | Hierro dúctil | BS2789 Gr.420-12 |
12 | Cubierta de relleno bolts | Acero | BS970 43A |
13 | Cubierta de relleno nuts | Acero | BS970 43A |
14 | Vástago | Latón | BS2874 CZ122 |
15 | Casquillo del yugo tuerca | Bronce fundido | BS1400 LG2 |
16 | Tornillo | Acero | BS970 43A |
17 | Volante | Hierro fundido | BS1452 Gr. 220 |
18 | Placa de identificación | Aluminio |
|
19 | Arandela | Acero | BS970 43A |
20 | Tuerca | Acero | BS970 43A |
Dimensiones (mm):
DN | L | D | D1 | D2 | b | f | n-d | D0 |
50 | 203 | 165 | 125 | 99 | 20 | 3 | 4-19 | 178 |
65 | 216 | 185 | 145 | 118 | 20 | 3 | 4-19 | 178 |
80 | 241 | 200 | 160 | 132 | 22 | 3 | 8-19 | 200 |
100 | 292 | 220 | 180 | 156 | 24 | 3 | 8-19 | 254 |
125 | 330 | 250 | 210 | 184 | 26 | 3 | 8-19 | 300 |
150 | 356 | 285 | 240 | 211 | 26 | 3 | 8-23 | 300 |
200 | 495 | 340 | 295 | 266 | 30 | 3 | 12-23 | 348 |
250 | 622 | 405 | 355 | 319 | 32 | 3 | 12-28 | 400 |
300 | 699 | 460 | 410 | 370 | 32 | 4 | 12-28 | 457 |
