Especificaciones técnicas:
- Diseño y fabricación: EN1074-1 y 2
- Espaciamiento de plano de brida: EN 558-1 serie básica 1 (DIN3202 F1)
- Dimensiones de las bridas y taladrado: EN1092-2 PN16
- Especificación: DN15 - DN300
- Presión máxima de operación: 1.6 Mpa
- Prueba: EN12266
- Temperatura de funcionamiento: ≤ 120°C
- Medios adecuados: Agua, oleo y gas

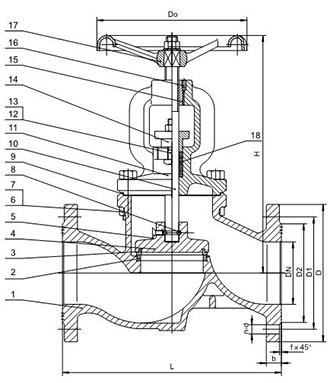

Piezas y materiales:
Nº | Piezas | Material |
1 | Cuerpo | Hierro fundido GJL250 |
2 | Anillo de sellado para cuerpo de válvula | Acero inoxidable |
3 | Anillo de sellado de cabeza de válvula | Acero inoxidable |
4 | Placa de mariposa | Hierro fundido GJL250 |
5 | Tornillo | Acero |
6 | Tuerca | Acero |
7 | Perno | Acero |
8 | Acero pelota | Acero |
9 | Calzo | Grafito |
10 | Vástago | Acero inoxidable X20Cr13 |
11 | Capó | Hierro fundido GJL250 |
12 | Perno | Acero |
13 | Tuerca | Acero |
14 | Cubierta de relleno | Hierro dúctil GJS500 |
15 | Tuerca del vástago | Latón |
16 | Tornillo | Acero |
17 | Volante | Hierro fundido GJL250 |
18 | Relleno | Grafito |
Dimensiones (mm):
DN | L | L1 | D | D1 | D2 | b | f | n-d | D0 | H |
15 | 130 | 90 | 95 | 65 | 46 | 14 | 2 | 4-14 | 100 | 161 |
20 | 150 | 95 | 105 | 75 | 56 | 16 | 2 | 4-14 | 100 | 169 |
25 | 160 | 100 | 115 | 85 | 65 | 16 | 3 | 4-14 | 120 | 187 |
32 | 180 | 105 | 140 | 100 | 76 | 18 | 3 | 4-19 | 120 | 223 |
40 | 200 | 115 | 150 | 110 | 84 | 18 | 3 | 4-19 | 140 | 233 |
50 | 230 | 125 | 165 | 125 | 99 | 20 | 3 | 4-19 | 140 | 262 |
65 | 290 | 145 | 185 | 145 | 118 | 20 | 3 | 4-19 | 200 | 293 |
80 | 310 | 155 | 200 | 160 | 132 | 22 | 3 | 4-19 | 200 | 341 |
100 | 350 | 175 | 220 | 180 | 156 | 24 | 3 | 4-19 | 240 | 381 |
125 | 400 | 200 | 250 | 210 | 184 | 26 | 3 | 4-19 | 280 | 419 |
150 | 480 | 225 | 285 | 240 | 211 | 26 | 3 | 8-23 | 315 | 485 |
200 | 600 | 275 | 340 | 295 | 266 | 30 | 3 | 12-23 | 360 | 568 |
250 | 730 | 325 | 405 | 355 | 319 | 32 | 3 | 12-28 | 400 | 634 |
300 | 850 | 375 | 460 | 410 | 370 | 32 | 4 | 12-28 | 400 | 801 |
