PN10/16, Clase125/150 DN40 - DN600
Especificaciones técnicas:
- Diseño y fabricación: EN593, API609
- Espaciamiento de plano de brida: EN 558-1 serie básica 20, API 609
- Dimensiones de las bridas y taladrado: EN1092-2 PN10/16, ANSI B16.1, BS10 Table D/E
- Brida superior: ISO5211
- Especificación: DN40 - DN600
- Presión máxima de operación: 1.0/1.6 Mpa
- Prueba: EN12266
- Temperatura de funcionamiento: EPDM ≤ 120°C, NBR ≤ 80°C
- Medios adecuados: Agua, oleo y gas
- Modo de operación: Manija, caja de cambios, actuador eléctrico o neumático, pino
Piezas y materiales:
Nº | Piezas | Material |
1 | Cuerpo | Hierro fundido, hierro dúctil |
2 | Placa de mariposa | Hierro dúctil+Niquelado, acero inoxidable, bronce de aluminio |
3 | Vástago | Acero inoxidable |
4 | Casquillo | PTFE, Bronce lubricado |
5 | Asiento de válvula | EPDM, NBR, Neoprene, Viton, PTFE, Hypalon |
6 | Pino | Acero inoxidable |
7 | Anillo O | EPDM, NBR |

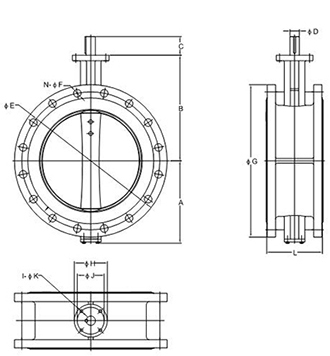

Dimensiones (mm & pulgada):
Tamaño | L | A | b | C | D | S | W | EN1092-2 PN10/16 | ANSI150 | Brida superior ISO5211 | |||||
DN | Pulgada | E | n-M | E | n-M | H | J | I- K | |||||||
40 | 1½" | 33 | 70 | 145 | 32 | 12.7 | 9 | 10 | 110 | 4-M16 | 98.5 | 4-1/2" | 65 | 50 | 4-7 |
50 | 2" | 43 | 76 | 162 | 32 | 12.7 | 9 | 10 | 125 | 4-M16 | 120.7 | 4-5/8" | 65 | 50 | 4-7 |
65 | 2½" | 46 | 89 | 174 | 32 | 12.7 | 9 | 10 | 145 | 4-M16 | 139.7 | 4-5/8" | 65 | 50 | 4-7 |
80 | 3" | 46 | 95 | 181 | 32 | 12.7 | 9 | 10 | 160 | 8-M16 | 152.4 | 4-5/8" | 65 | 50 | 4-7 |
100 | 4" | 52 | 114 | 200 | 32 | 15.9 | 11 | 12 | 180 | 8-M16 | 190.5 | 8-5/8" | 90 | 70 | 4-9.5 |
125 | 5" | 56 | 127 | 213 | 32 | 19.1 | 14 | 14 | 210 | 8-M16 | 215.9 | 8-3/4" | 90 | 70 | 4-9.5 |
150 | 6" | 56 | 139 | 225 | 32 | 19.1 | 14 | 14 | 240 | 8-M20 | 241.3 | 8-3/4" | 90 | 70 | 4-9.5 |
200 | 8" | 60 | 177 | 260 | 38 | 22.2 | 17 | 17 | 295 | 8/12-M20 | 298.5 | 8-3/4" | 125 | 102 | 4-11.5 |
250 | 10" | 68 | 203 | 292 | 38 | 28.6 | 22 | 22 | 350/355 | 12-M20/24 | 362 | 12-7/8" | 125 | 102 | 4-11.5 |
300 | 12" | 78 | 242 | 337 | 38 | 31.8 | 22 | 24 | 400/410 | 12-M20/24 | 431.8 | 12-7/8" | 125 | 102 | 4-11.5 |
350 | 14" | 78 | 277 | 368 | 45 | 31.8 | 22 | 24 | 460/470 | 16-M20/24 | 476.3 | 12-1" | 125 | 102 | 4-11.5 |
400 | 16" | 102 | 308 | 400 | 51 | 33.3 | 27 | 27 | 515/525 | 16-M24/M27 | 539.8 | 16-1" | 210 | 165 | 4-22 |
450 | 18" | 114 | 342 | 422 | 51 | 38.1 | 27 | 27 | 565/585 | 20-M24/ M27 | 577.9 | 16-1.1/8" | 210 | 165 | 4-22 |
500 | 20" | 127 | 374 | 479 | 64 | 41.3 | 27 | 32 | 620/650 | 20-M24/ M30 | 635 | 20-1.1/8" | 210 | 165 | 4-22 |
600 | 24" | 154 | 459 | 562 | 70 | 50.8 | 36 | 36 | 725/770 | 20-M27/ M33 | 749.3 | 20-1.1/4" | 210 | 165 | 4-22 |
