Especificaciones técnicas:
- Diseño y fabricación: EN593, EN1074-1 y 2
- Espaciamiento de plano de brida: EN 558-1 serie básica 14 (DIN3202 F4)
EN 558-1 serie básica 13 (BS5163)
- Dimensiones de las bridas y taladrado: EN1092-2 PN10/16/25
- Especificación: DN150 - DN2000
- Presión máxima de operación: 1.0/1.6/2.5 Mpa
- Prueba: EN12266
- Temperatura de funcionamiento: -15°C a +80°C
- Medios adecuados: Agua
Características principales:
- La estructura de excéntrica doble está susceptible de reducir el par de la superficie de fricción significativamente
- El anillo de sellado del cuerpo de la válvula debe ser soldado directamente en el cuerpo
- Cierre de médio de sentido doble, reducir la perdido de cabeza baja
- Se puede reemplazar el anillo de sellado de la placa de mariposa sin necesidad de desmontar la válvula del tubo
- Cuerpo de la válvula, la superficie externa de la placa de mariposa debe ser recubierta con resina epoxi (el espesor no es inferior a 250mm)
- Está provisto de indicador de encendido y apagado
- El disco de conexión de brida para montar el conector eléctrico debe cumplir a norma ISO5211
- La caja de cambio y cabeza eléctrica son disponibles

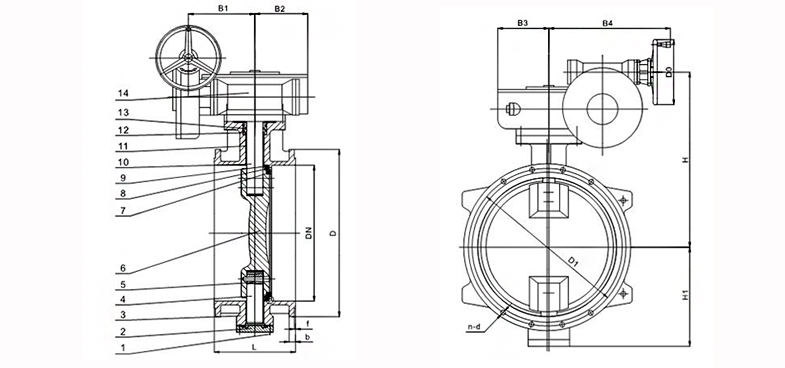

Piezas y materiales:
Nº | Piezas | Material |
1 | Perno | Acero inoxidable AISI 304 |
2 | Cubierta inferior | Hierro dúctil 500-7/400-15 |
3 | Cuerpo | Hierro dúctil 500-7/400-15 |
4 | Eje de la válvula (2) | Acero inoxidable AISI 420 |
5 | Pinoo de placa de mariposa | Acero inoxidable AISI 420 |
6 | Placa de mariposa | Hierro dúctil 500-7/400-15 |
7 | Anillo de la placa | Acero inoxidable AISI304 o hierro dúctil |
8 | Anillo de sellado para placa de mariposa | EPDM |
9 | Anillo de sellado para cuerpo de válvula | Acero inoxidable AISI 304 |
10 | Eje de la válvula (1) | Acero inoxidable AISI 420 |
11 | Eje de la válvula bearing | Autolubricante |
12 | Eje de la válvula bush | Gunmetal |
13 | Anillo O | EPDM |
14 | Caja de cambio | Hierro dúctil |
Dimensiones (mm) y peso (kgs):
DN | PN | L | D | D1 | b | f | H1 | H | B1 | B2 | B3 | B4 | Do | n-d | Par de cierre (N.m.) | Turns Nº encendido / apagado | Peso (kg) | |
Serie 14 | Serie 13 | |||||||||||||||||
150 | 10 | 210 | 140 | 285 | 240 | 19 | 3 | 177 | 241 | 77 | 48 | 68 | 257 | 160 | 8-23 | 13.6 | 10 | 55 |
16 | 210 | 140 | 285 | 240 | 19 | 3 | 177 | 259 | 125 | 48 | 68 | 257 | 160 | 8-23 | 19.2 | 10 | 60 | |
25 | 210 | 140 | 300 | 250 | 20 | 3 | 177 | 259 | 125 | 87 | 105 | 320 | 320 | 8-28 | 25 | 10 | 70 | |
200 | 10 | 230 | 152 | 340 | 295 | 20 | 3 | 193 | 266 | 125 | 87 | 105 | 320 | 320 | 8-23 | 10.2 | 10 | 76 |
16 | 230 | 152 | 340 | 295 | 20 | 3 | 193 | 266 | 125 | 87 | 105 | 320 | 320 | 12-23 | 25 | 10 | 76 | |
25 | 230 | 152 | 360 | 310 | 22 | 3 | 197 | 275 | 125 | 87 | 105 | 320 | 320 | 12-28 | 35 | 15 | 86 | |
250 | 10 | 250 | 165 | 395 | 350 | 22 | 3 | 226 | 305 | 125 | 87 | 105 | 320 | 320 | 12-23 | 13.6 | 10 | 106 |
16 | 250 | 165 | 405 | 355 | 22 | 3 | 226 | 305 | 125 | 87 | 105 | 320 | 320 | 12-28 | 31 | 15 | 110 | |
25 | 250 | 165 | 425 | 370 | 24.5 | 3 | 236 | 315 | 125 | 87 | 105 | 320 | 320 | 12-28 | 43.6 | 15 | 115 | |
300 | 10 | 270 | 178 | 445 | 400 | 24.5 | 4 | 377 | 349 | 125 | 87 | 105 | 320 | 320 | 12-23 | 22.7 | 15 | 120 |
16 | 270 | 178 | 460 | 410 | 24.5 | 4 | 377 | 349 | 125 | 87 | 105 | 320 | 320 | 12-28 | 37.2 | 15 | 145 | |
25 | 270 | 178 | 485 | 430 | 27.5 | 4 | 290 | 380 | 125 | 87 | 105 | 320 | 320 | 16-31 | 77.4 | 15 | 169 | |
350 | 10 | 290 | 190 | 505 | 460 | 24.5 | 4 | 319 | 382 | 125 | 87 | 105 | 320 | 320 | 16-23 | 32.5 | 15 | 166 |
16 | 290 | 190 | 520 | 470 | 26.5 | 4 | 319 | 395 | 125 | 87 | 105 | 320 | 320 | 16-28 | 57.2 | 15 | 180 | |
25 | 290 | 190 | 555 | 490 | 30 | 4 | 330 | 418 | 190 | 126 | 133 | 435 | 360 | 16-34 | 61 | 15 | 203 | |
400 | 10 | 310 | 216 | 565 | 515 | 24.5 | 4 | 322 | 415 | 182 | 140 | 152 | 349 | 320 | 16-28 | 50 | 15 | 205 |
16 | 310 | 216 | 580 | 525 | 28 | 4 | 322 | 415 | 190 | 126 | 133 | 435 | 360 | 16-31 | 50 | 75 | 210 | |
25 | 310 | 216 | 620 | 550 | 32 | 4 | 333 | 428 | 190 | 146 | 173 | 505 | 400 | 16-37 | 50 | 75 | 290 | |
450 | 10 | 330 | 222 | 615 | 565 | 25.5 | 4 | 382 | 519 | 190 | 126 | 133 | 435 | 360 | 20-28 | 61 | 75 | 262 |
16 | 330 | 222 | 640 | 585 | 30 | 4 | 382 | 519 | 190 | 126 | 133 | 435 | 360 | 20-31 | 59.6 | 75 | 277 | |
25 | 330 | 222 | 670 | 600 | 34.5 | 4 | 405 | 457 | 190 | 146 | 173 | 505 | 400 | 20-37 | 65 | 75 | 356 | |
500 | 10 | 350 | 229 | 670 | 620 | 26.5 | 4 | 385 | 482 | 190 | 126 | 133 | 435 | 360 | 20-28 | 52.8 | 75 | 352 |
16 | 350 | 229 | 715 | 650 | 31.5 | 4 | 385 | 482 | 190 | 146 | 173 | 505 | 400 | 20-34 | 49 | 75 | 360 | |
25 | 350 | 229 | 730 | 660 | 36.5 | 4 | 400 | 505 | 190 | 146 | 173 | 505 | 400 | 20-37 | 50 | 135 | 485 | |
600 | 10 | 390 | 267 | 780 | 725 | 30 | 5 | 465 | 554 | 216 | 183 | 212 | 512 | 450 | 20-31 | 48 | 75 | 558 |
16 | 390 | 267 | 840 | 770 | 36 | 5 | 465 | 554 | 190 | 146 | 173 | 505 | 400 | 20-37 | 45.5 | 135 | 566 | |
25 | 390 | 267 | 845 | 770 | 42 | 5 | 476 | 578 | 216 | 183 | 212 | 512 | 450 | 20-40 | 68 | 135 | 580 | |
700 | 10 | 430 | 292 | 895 | 840 | 32.5 | 5 | 550 | 630 | 216 | 183 | 212 | 512 | 450 | 24-31 | 41 | 135 | 691 |
16 | 430 | 292 | 910 | 840 | 39.5 | 5 | 550 | 625 | 216 | 183 | 212 | 512 | 450 | 24-37 | 68 | 135 | 745 | |
25 | 430 | 292 | 960 | 875 | 46.5 | 5 | 590 | 665 | 258 | 253 | 283 | 563 | 500 | 24-43 | 75 | 255 | 842 | |
800 | 10 | 470 | 318 | 1015 | 950 | 35 | 5 | 590 | 678 | 216 | 183 | 212 | 512 | 450 | 24-34 | 54 | 135 | 863 |
16 | 470 | 318 | 1025 | 950 | 43 | 5 | 590 | 678 | 216 | 183 | 212 | 512 | 450 | 24-40 | 85.4 | 255 | 875 | |
25 | 470 | 318 | 1085 | 990 | 51 | 5 | 630 | 816 | 287 | 265 | 302 | 626 | 500 | 24-49 | 66 | 412.5 | 1210 | |
900 | 10 | 510 | 330 | 1115 | 1050 | 37.5 | 5 | 640 | 838 | 216 | 183 | 212 | 512 | 450 | 28-34 | 73 | 255 | 1080 |
16 | 510 | 330 | 1125 | 1050 | 46.5 | 5 | 640 | 838 | 258 | 253 | 283 | 563 | 500 | 28-40 | 75.4 | 255 | 1190 | |
25 | 510 | 330 | 1185 | 1090 | 55.5 | 5 | 685 | 688 | 287 | 265 | 302 | 626 | 500 | 28-49 | 90 | 412.5 | 1620 | |
1000 | 10 | 550 | 410 | 1230 | 1160 | 40 | 5 | 720 | 925 | 258 | 253 | 283 | 563 | 500 | 28-37 | 68 | 255 | 1750 |
16 | 550 | 410 | 1255 | 1170 | 50 | 5 | 720 | 925 | 258 | 253 | 283 | 563 | 500 | 28-43 | 98 | 255 | 1880 | |
25 | 550 | 410 | 1320 | 1210 | 60 | 5 | 770 | 1030 | 287 | 265 | 302 | 626 | 500 | 28-56 | 90 | 600 | 2130 | |
1200 | 10 | 630 | 470 | 1455 | 1380 | 45 | 5 | 895 | 1127 | 287 | 265 | 302 | 626 | 500 | 32-40 | 73 | 412.5 | 2313 |
16 | 630 | 470 | 1485 | 1390 | 57 | 5 | 895 | 1127 | 287 | 265 | 302 | 626 | 500 | 32-49 | 98 | 412.5 | 2330 | |
25 | 630 | 470 | 1530 | 1420 | 69 | 5 | 940 | 1245 | 287 | 265 | 302 | 626 | 500 | 32-56 | 98 | 600 | 2620 | |
1400 | 10 | 710 | 530 | 1675 | 1590 | 46 | 5 | 985 | 1280 | 287 | 265 | 302 | 626 | 500 | 36-43 | 98 | 412.5 | 3456 |
16 | 710 | 530 | 1685 | 1590 | 60 | 5 | 985 | 1327 | 352 | 365 | 330 | 670 | 640 | 36-49 | 98 | 600 | 3510 | |
25 | 710 | 530 | 1755 | 1640 | 74 | 5 | 1010 | 1025 | 352 | 365 | 330 | 778 | 500 | 36-62 | 90 | 600 | 3870 | |
1500 | 10 | 750 | 560 | 1785 | 1700 | 47.5 | 5 | 1010 | 1348 | 352 | 365 | 330 | 670 | 640 | 36-44 | 98 | 600 | 2980 |
16 | 750 | 560 | 1820 | 1710 | 62.5 | 5 | 1040 | 1370 | 352 | 365 | 330 | 670 | 640 | 36-57 | 98 | 600 | 3870 | |
25 | 750 | 560 | 1865 | 1750 | 77.5 | 5 | 1082 | 1100 | 352 | 365 | 330 | 778 | 500 | 36-62 | 100 | 600 | 4980 | |
1600 | 10 | 790 | 600 | 1915 | 1820 | 49 | 5 | 1100 | 1420 | 287 | 265 | 302 | 626 | 500 | 40-50 | 98 | 600 | 5162 |
16 | 790 | 600 | 1930 | 1820 | 65 | 5 | 1110 | 1427 | 287 | 265 | 302 | 626 | 500 | 40-57 | 100 | 600 | 5800 | |
25 | 790 | 600 | 1975 | 1860 | 81 | 5 | 1145 | 1175 | 352 | 365 | 330 | 778 | 500 | 40-62 | 100 | 1500 | 6780 | |
1800 | 10 | 870 | 670 | 2115 | 2020 | 52 | 5 | 1198 | 1234 | 352 | 365 | 330 | 778 | 500 | 44-50 | 90 | 1200 | 5400 |
16 | 870 | 670 | 2130 | 2020 | 70 | 5 | 1203 | 1260 | 352 | 365 | 330 | 788 | 500 | 44-57 | 91 | 1500 | 5916 | |
25 | 870 | 670 | 2195 | 2070 | 88 | 5 | 1290 | 1300 | 352 | 365 | 330 | 788 | 500 | 44-70 | 130 | 1500 | 7280 | |
2000 | 10 | 950 | 760 | 2325 | 2230 | 55 | 5 | 1347 | 1360 | 352 | 365 | 330 | 778 | 500 | 48-50 | 100 | 1200 | 8860 |
16 | 950 | 760 | 2345 | 2230 | 75 | 5 | 1420 | 1430 | 352 | 365 | 330 | 788 | 500 | 48-62 | 100 | 1500 | 10900 | |
25 | 950 | 760 | 2425 | 2300 | 95 | 5 | 1460 | 1500 | 352 | 365 | 330 | 788 | 500 | 48-70 | 180 | 1500 | 13800 |
