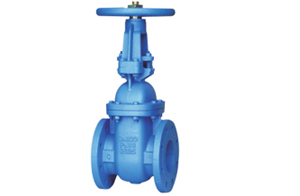

Especificaciones técnicas:
- Diseño y fabricación: BS5150, BS5163
- Espaciamiento de plano de brida : EN 558-1 serie básica 3 (BS5150 serie básica 3)
- Dimensiones de las bridas y taladrado: EN1092-2 PN16
- Especificación: DN50 ~ DN600
- Presión máxima de operación: 1.6 MPa
- Medios adecuados: Agua, oleo y gas
Piezas y materiales:
Nº | Piezas | Material | BS Estándar |
1 | Cuerpo | Hierro fundido | BS1452 Gr. 220 |
2 | Anillo de sellado para cuerpo de válvula | Bronce fundido | BS1400 LG2 |
3 | Anillo de sellado para cuerpo de válvula | Bronce fundido | BS1400 LG2 |
4 | Cuña | Hierro fundido | BS1452 Gr. 220 |
5 | Vástago | Latón | BS2874 CZ122 |
6 | Calzo | Grafito | BS2494 tipo W |
7 | Perno | Acero | BS970 43A |
8 | Tuercas | Acero | BS970 43A |
9 | Capó | Hierro fundido | BS1452 Gr. 220 |
10 | Asiento trasero casquillo | Latón | BS1400 PCB1 |
11 | Relleno | Grafito | BS2494 tipo W |
12 | Casquillo de relleno | Latón | BS1400 PCB1 |
13 | Cubierta de relleno bolts | Acero | BS970 43A |
14 | Cubierta de relleno nuts | Acero | BS970 43A |
15 | Cubierta de relleno | Hierro dúctil | BS2789 Gr.420-12 |
16 | Casquillo del yugo | Bronce fundido | BS1400 LG2 |
17 | Casquillo del yugo tuerca | Hierro fundido | BS1452 Gr. 220 |
18 | Tornillo | Acero | BS970 43A |
19 | Volante | Hierro fundido | BS1452 Gr. 220 |
20 | Placa de identificación | Aluminio |
|
21 | Tuerca | Hierro dúctil | BS2789 Gr.420-12 |
22 | Yoke | Hierro fundido | BS1452 Gr. 220 |
Dimensiones (mm):
DN | L | D | D1 | D2 | b | f | n-d | D0 | H |
50 | 178 | 165 | 125 | 99 | 20 | 3 | 4-19 | 178 | 311 |
65 | 190 | 185 | 145 | 118 | 20 | 3 | 4-19 | 178 | 347 |
80 | 203 | 200 | 160 | 132 | 22 | 3 | 8-19 | 200 | 384 |
100 | 229 | 220 | 180 | 156 | 24 | 3 | 8-19 | 254 | 490 |
125 | 254 | 250 | 210 | 184 | 26 | 3 | 8-19 | 300 | 541 |
150 | 267 | 285 | 240 | 211 | 26 | 3 | 8-23 | 300 | 66 |
200 | 292 | 340 | 295 | 266 | 30 | 3 | 12-23 | 348 | 778 |
250 | 330 | 405 | 355 | 319 | 32 | 3 | 12-28 | 400 | 933 |
300 | 356 | 460 | 410 | 370 | 32 | 4 | 12-28 | 457 | 1102 |
350 | 381 | 520 | 470 | 429 | 36 | 4 | 16-28 | 560 | 1259 |
400 | 406 | 580 | 525 | 480 | 38 | 4 | 16-31 | 560 | 1395 |
450 | 432 | 640 | 585 | 548 | 40 | 4 | 20-31 | 610 | 1560 |
500 | 457 | 715 | 650 | 609 | 42 | 4 | 20-34 | 610 | 1708 |
600 | 508 | 770 | 770 | 720 | 48 | 5 | 20-37 | 765 | 1990 |
