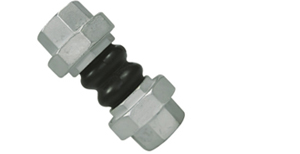

DN15 - DN80 (1/2" - 3")
Техническая норма:
- Нормы: DN15 - DN80 (1/2" - 3")
- Рабочая температура: -20 °C К + 115 °C
- Соответственная среда: Сжатый воздух, вода и слабая кислота и т.д
- Торцевая резьба: NPT, BSP
Размер |
DN15 - 80 (1/2" - 3") |
Рабочее давление (МПа) |
1.6 |
Взрывное давление (МПа) |
4.8 |
Вакуумный класс (мм) |
400 |
Часть и материалы:
Номер |
Часть |
Материал |
1 |
Корпус |
Полярный каучук |
2 |
Внутренняя втулка |
Нейлоновый корд |
3 |
Союз |
Ковкое железо- оценование |
- Резиновый материал: тройной сополимер этилена с пропиленом (СКЭПТ) (EPDM), бутадиен-нитрильный каучук(NBR), хлоропреновый каучук.
Размеры (мм & дюйм):
DN |
Длина |
Осевое перемещение |
Поперечное перемещение |
Угол отклонения |
||
мм |
Дюйм |
Расширение |
Сокращение |
|||
15 |
1/2 |
200 |
6 |
22 |
22 |
45 |
20 |
3/4 |
200 |
6 |
22 |
22 |
45 |
25 |
1 |
200 |
6 |
22 |
22 |
45 |
32 |
1 1/4 |
200 |
6 |
22 |
22 |
45 |
40 |
1 1/2 |
200 |
6 |
22 |
22 |
45 |
50 |
2 |
200 |
6 |
22 |
22 |
38 |
65 |
2 1/2 |
240 |
6 |
22 |
22 |
38 |
80 |
3 |
240 |
6 |
22 |
22 |
38 |
