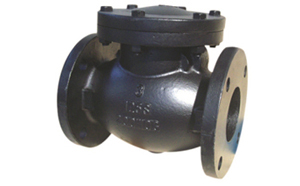

Техническая норма:
- Проектирование и изготовление: MSS SP-71
- Промежуток фланцевых поверхностей: ANSI B16.10
- Размеры фланца и рассверленное отверстие: ANSI B16.1
- Нормы: 2" ~ 24"
- Рабочее давление: 200 Пси
- Соответственная среда: вода, нефть и газ

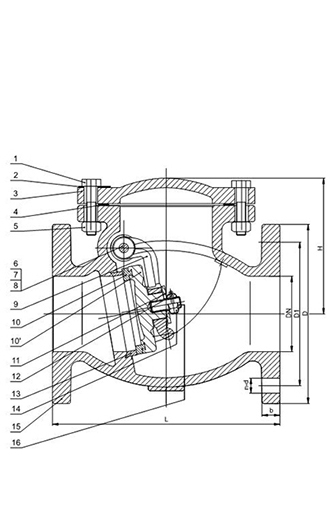

Часть и материалы:
Номер |
Часть |
Материал |
Стандарт ASTM |
1 |
Болт |
Сталь |
ASTM A 307B |
2 |
Этикетка |
Алюминий |
|
3 |
Клапанная крышка |
Чугун |
ASTM A 126 Класс B |
4 |
Шайба |
Графит |
Неасбест |
5 |
Гайкаs |
Сталь |
ASTM A 307B |
6 |
Боковая пробка |
Жёлтая медь |
ASTM B16 |
7 |
Шайба |
Волокно |
|
8 |
Подвесная пробка |
Жёлтая медь |
ASTM B16 |
9 |
Качалка |
Чугун со сфероидальным графитом |
ASTM A 536 65-45-12 |
10 |
Уплотненное кольцо клапанной головки |
Литая бронза |
ASTM B62 |
10 |
Клапанной пластины-бабочки |
Чугун |
ASTM A 126 Класс B |
11 |
Шайба |
Сталь |
ASTM A 307B |
12 |
Шплинт |
Нержавеющая сталь |
ASTM 304 |
13 |
Уплотненное кольцо клапанного корпуса |
Литая бронза |
ASTM B62 |
14 |
Гайка голотника |
Сталь |
ASTM A 307B |
15 |
Клапанный корпус |
Чугун |
ASTM A 126 Класс B |
16 |
Болт |
Сталь |
ASTM A 307B |
Размеры (мм & дюйм):
Размер |
L |
D |
D1 |
b |
n-d |
H |
2" |
203 |
152 |
121 |
15.9 |
4-19 |
112 |
2.1/2" |
216 |
178 |
140 |
17.5 |
4-19 |
132 |
3" |
241 |
190 |
153 |
19 |
4-19 |
141 |
4' |
292 |
229 |
191 |
23.8 |
8-19 |
162 |
5" |
330 |
254 |
216 |
23.8 |
8-22.2 |
192 |
6" |
356 |
279 |
241 |
25.4 |
8-22.2 |
211 |
8" |
495 |
343 |
299 |
28.6 |
8-22.2 |
270 |
10" |
622 |
406 |
362 |
30.2 |
12-25.4 |
316 |
12" |
699 |
483 |
432 |
31.8 |
12-25.4 |
357 |
14" |
787 |
533 |
476 |
34.9 |
12-28.6 |
560 |
16" |
914 |
597 |
540 |
36.5 |
16-28.6 |
589 |
18" |
914 |
635 |
578 |
39.7 |
16-32 |
645 |
20" |
1016 |
699 |
635 |
42.9 |
20-32 |
702 |
24" |
1219 |
813 |
750 |
47.6 |
20-35 |
812 |
