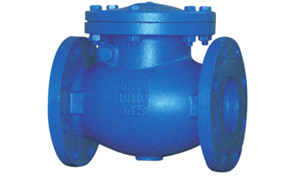

Техническая норма:
- Проектирование и изготовление: BS5153
- Промежуток фланцевых поверхностей: EN 558-1 основная серия 10 (BS5153 Серии 2)
- Размеры фланца и рассверленное отверстие: EN1092-2 PN16
- Нормы: DN50 ~ DN600
- Рабочее давление: 1.6 МПа
- Соответственная среда: вода, нефть и газ

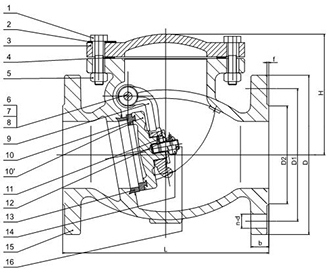

Часть и материалы:
Номер |
Часть |
Материал |
Стандарт BS |
1 |
Болт |
Сталь |
BS970 43A |
2 |
Этикетка |
Алюминий |
|
3 |
Клапанная крышка |
Чугун |
BS1452 Gr.220 |
4 |
Шайба |
Графит |
BS2494 тип W |
5 |
Гайкаs |
Сталь |
BS970 43A |
6 |
Боковая пробка |
Жёлтая медь |
BS2784 CZ122 |
7 |
Шайба |
Волокно |
|
8 |
Подвесная пробка |
Жёлтая медь |
BS2784 CZ122 |
9 |
Качалка |
Чугун со сфероидальным графитом |
BS2789 Gr.420-12 |
10 |
Уплотненное кольцо клапанной головки |
Литая бронза |
BS1400 LG2 |
10‘ |
Клапанной пластины-бабочки |
Чугун |
BS1452 Gr.220 |
11 |
Шайба |
Сталь |
BS970 43A |
12 |
Шплинт |
Нержавеющая сталь |
BS970 420S37 |
13 |
Уплотненное кольцо клапанного корпуса |
Литая бронза |
BS1400 LG2 |
14 |
Гайка голотника |
Сталь |
BS970 43A |
15 |
Клапанный корпус |
Чугун |
BS1452 Gr.220 |
16 |
Болт |
Сталь |
BS970 43A |
Размеры (мм):
DN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
H |
50 |
203 |
165 |
125 |
99 |
20 |
3 |
4-19 |
112 |
65 |
216 |
185 |
145 |
118 |
20 |
3 |
4-19 |
132 |
80 |
241 |
200 |
160 |
132 |
22 |
3 |
8-19 |
141 |
100 |
292 |
220 |
180 |
156 |
24 |
3 |
8-19 |
162 |
125 |
330 |
250 |
210 |
184 |
26 |
3 |
8-19 |
192 |
150 |
356 |
285 |
240 |
211 |
26 |
3 |
8-23 |
211 |
200 |
495 |
340 |
295 |
266 |
30 |
3 |
12-23 |
270 |
250 |
622 |
405 |
355 |
319 |
32 |
3 |
12-28 |
316 |
300 |
699 |
460 |
410 |
370 |
32 |
4 |
12-28 |
357 |
350 |
787 |
520 |
470 |
429 |
36 |
4 |
16-28 |
560 |
400 |
914 |
580 |
525 |
480 |
38 |
4 |
16-31 |
589 |
450 |
914 |
640 |
585 |
548 |
40 |
4 |
20-31 |
645 |
500 |
1016 |
715 |
650 |
609 |
42 |
4 |
20-34 |
702 |
600 |
1219 |
840 |
770 |
720 |
48 |
5 |
20-37 |
812 |
