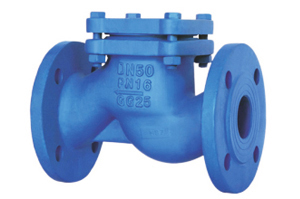

Техническая норма:
- Проектирование и изготовление: EN1074-3
- Промежуток фланцевых поверхностей: EN 558-1 основная серия 1 (DIN3202 F1)
- Размеры фланца и рассверленное отверстие: EN1092-2 PN16
- Нормы: DN15 - DN300
- Максимальное рабочее давление: 1.6 МПа
- Проверка и испытание: EN12266
- Рабочая температура: ≤ 200°C
- Соответственная среда: вода, нефть и газ.

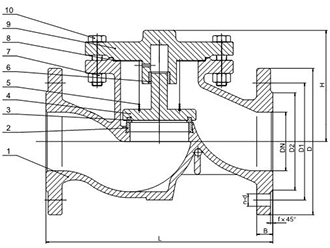

Часть и материалы:
Номер |
Часть |
Материал |
1 |
Клапанный корпус |
Чугун GJL250 |
2 |
Уплотненное кольцо клапанного корпуса |
Нержавеющая сталь X20Cr13 |
3 |
Уплотненное кольцо клапанной головки |
Нержавеющая сталь X20Cr13 |
4 |
Клапанной пластины-бабочки |
Чугун GJL250 |
5 |
Пружина |
Нержавеющая сталь |
6 |
Втулка |
Жёлтая медь |
7 |
Гайка |
Сталь класс 8.8 |
8 |
Шайба |
Графит |
9 |
Клапанная крышка |
Чугун GJL250 |
10 |
Болт |
Сталь класс 8.8 |
Размеры (мм) и вес (кг):
C |
L |
D |
D1 |
D2 |
b |
f |
n-d |
H |
15 |
130 |
95 |
65 |
46 |
14 |
2 |
4-14 |
64 |
20 |
150 |
105 |
75 |
56 |
16 |
2 |
4-14 |
71 |
25 |
160 |
115 |
85 |
65 |
16 |
3 |
4-14 |
81 |
32 |
180 |
140 |
100 |
76 |
18 |
3 |
4-19 |
95 |
40 |
200 |
150 |
110 |
84 |
18 |
3 |
4-19 |
100 |
50 |
230 |
165 |
125 |
99 |
20 |
3 |
4-19 |
111 |
65 |
290 |
185 |
145 |
118 |
20 |
3 |
4-19 |
123 |
80 |
310 |
200 |
160 |
132 |
22 |
3 |
8-19 |
143 |
100 |
350 |
220 |
180 |
156 |
24 |
3 |
8-19 |
159 |
125 |
400 |
250 |
210 |
184 |
26 |
3 |
8-19 |
185 |
150 |
480 |
285 |
240 |
211 |
26 |
3 |
8-23 |
216 |
200 |
600 |
340 |
295 |
266 |
30 |
3 |
12-23 |
257 |
250 |
730 |
405 |
355 |
319 |
32 |
3 |
12-28 |
315 |
300 |
850 |
460 |
410 |
370 |
32 |
4 |
12-28 |
375 |
