Техническая норма:
- Проектирование и изготовление: BS5150, BS5163
- Промежуток фланцевых поверхностей: EN 558-1 основная серия 3 (BS5150 серия 3)
- Размеры фланца и рассверленное отверстие: EN1092-2 PN16
- Нормы: DN50 ~ DN600
- Рабочее давление: 1.6 МПа
- Соответственная среда: вода, нефть и газ

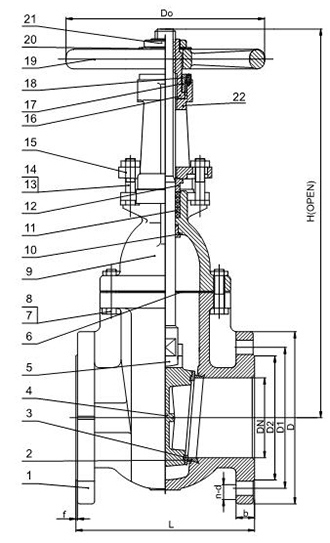

Часть и материалы:
Номер |
Часть |
Материал |
Стандарт BS |
1 |
Клапанный корпус |
Чугун |
BS1452 Gr. 220 |
2 |
Уплотненное кольцо клапанного корпуса |
Литая бронза |
BS1400 LG2 |
3 |
Уплотненное кольцо шибера |
Литая бронза |
BS1400 LG2 |
4 |
Шибер |
Чугун |
BS1452 Gr. 220 |
5 |
Клапанный стержень |
Жёлтая медь |
BS2874 CZ122 |
6 |
Шайба |
Графит |
BS2494 тип W |
7 |
Болт |
Сталь |
BS970 43A |
8 |
Гайкаs |
Сталь |
BS970 43A |
9 |
Клапанная крышка |
Чугун |
BS1452 Gr. 220 |
10 |
Втулка заднего сиденья |
Жёлтая медь |
BS1400 PCB1 |
11 |
Уплотнение |
Графит |
BS2494 тип W |
12 |
Нажимная крышка уплотнения |
Жёлтая медь |
BS1400 PCB1 |
13 |
Болт |
Сталь |
BS970 43A |
14 |
Гайка |
Сталь |
BS970 43A |
15 |
Нажимная крышка уплотнения |
Чугун со сфероидальным графитом |
BS2789 Gr.420-12 |
16 |
Втулка хомута |
Литая бронза |
BS1400 LG2 |
17 |
Втулка хомута гайка |
Чугун |
BS1452 Gr. 220 |
18 |
Винт |
Сталь |
BS970 43A |
19 |
Маховик |
Чугун |
BS1452 Gr. 220 |
20 |
Этикетка |
Алюминий |
|
21 |
Гайка |
Чугун со сфероидальным графитом |
BS2789 Gr.420-12 |
22 |
Хомут |
Чугун |
BS1452 Gr. 220 |
Размеры (мм):
DN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
D0 |
H |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4-19 |
178 |
311 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4-19 |
178 |
347 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8-19 |
200 |
384 |
100 |
229 |
220 |
180 |
156 |
24 |
3 |
8-19 |
254 |
490 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8-19 |
300 |
541 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8-23 |
300 |
66 |
200 |
292 |
340 |
295 |
266 |
30 |
3 |
12-23 |
348 |
778 |
250 |
330 |
405 |
355 |
319 |
32 |
3 |
12-28 |
400 |
933 |
300 |
356 |
460 |
410 |
370 |
32 |
4 |
12-28 |
457 |
1102 |
350 |
381 |
520 |
470 |
429 |
36 |
4 |
16-28 |
560 |
1259 |
400 |
406 |
580 |
525 |
480 |
38 |
4 |
16-31 |
560 |
1395 |
450 |
432 |
640 |
585 |
548 |
40 |
4 |
20-31 |
610 |
1560 |
500 |
457 |
715 |
650 |
609 |
42 |
4 |
20-34 |
610 |
1708 |
600 |
508 |
770 |
770 |
720 |
48 |
5 |
20-37 |
765 |
1990 |
