Техническая норма:
- Проектирование и изготовление: EN1171, EN1074-1 и 2
- Промежуток фланцевых поверхностей: EN 558-1 основная серия 14 (DIN3202 F4)
- Размеры фланца и рассверленное отверстие: EN1092-2 PN10/16
- Нормы: DN40 - DN300
- Максимальное рабочее давление: 1.0/1.6 МПа
- Проверка и испытание: EN12266
- Рабочая температура: ≤ 120°C
- Соответственная среда: вода, нефть и газ

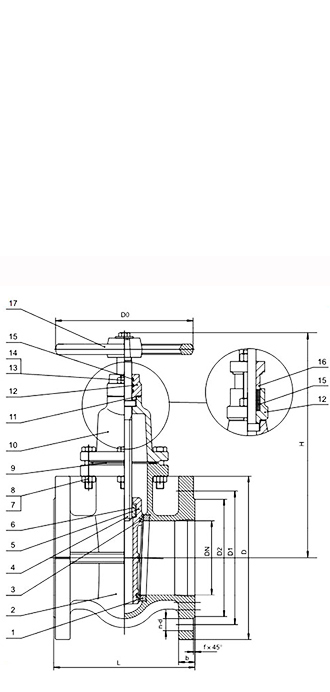

Часть и материалы:
Номер |
Часть |
Чугун материал |
Чугун со сфероидальным графитом материал |
1 |
Уплотненное кольцо клапанного корпуса |
Жёлтая медь |
Жёлтая медь |
2 |
Клапанный корпус |
Чугун GJL250 |
Чугун со сфероидальным графитом GJS500 |
3 |
Уплотненное кольцо шибера |
Жёлтая медь |
Жёлтая медь |
4 |
Клапанный стержень |
Нержавеющая сталь X20Cr13 |
Нержавеющая сталь X20Cr13 |
5 |
Шибер |
Чугун GJL250 |
Чугун со сфероидальным графитом GJS500 |
6 |
Гайка клапанного стержня |
Жёлтая медь |
Жёлтая медь |
7 |
Болт |
Сталь класс 8.8 |
Сталь класс 8.8 |
8 |
Гайка |
Сталь класс 8.8 |
Сталь класс 8.8 |
9 |
Шайба клапанной крышки |
Графит |
Графит |
10 |
Клапанная крышка |
Чугун GJL250 |
Чугун со сфероидальным графитом GJS500 |
11 |
Прокладка сальниковой коробки |
Резиновый графит |
Резиновый графит |
12 |
Сальниковая коробка |
Чугун со сфероидальным графитом GJS500 |
Чугун со сфероидальным графитом GJS500 |
13 |
Болт |
Сталь класс 8.8 |
Сталь класс 8.8 |
14 |
Гайка |
Сталь класс 8.8 |
Сталь класс 8.8 |
15 |
О- образная кольцо/ уплотнение |
NBR/ Графит |
NBR/ Графит |
16 |
Нажимная крышка уплотнения |
Чугун со сфероидальным графитом GJS500 |
Чугун со сфероидальным графитом GJS500 |
17 |
Маховик |
Чугун |
Чугун |
Размеры (мм):
PN10
DN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
D0 |
H |
40 |
140 |
150 |
110 |
84 |
18 |
3 |
4-19 |
130 |
245 |
50 |
150 |
165 |
125 |
99 |
20 |
3 |
4-19 |
130 |
255 |
65 |
170 |
185 |
145 |
118 |
20 |
3 |
4-19 |
130 |
277 |
80 |
180 |
200 |
160 |
132 |
22 |
3 |
8-19 |
150 |
303 |
100 |
190 |
220 |
180 |
156 |
24 |
3 |
8-19 |
185 |
340 |
125 |
200 |
250 |
210 |
184 |
26 |
3 |
8-19 |
185 |
387 |
150 |
210 |
285 |
240 |
211 |
26 |
3 |
8-23 |
195 |
454 |
200 |
230 |
340 |
295 |
266 |
26 |
3 |
8-23 |
225 |
538 |
250 |
250 |
395 |
355 |
319 |
28 |
3 |
12-23 |
245 |
629 |
300 |
270 |
445 |
400 |
370 |
28 |
4 |
12-23 |
285 |
730 |
PN16
DN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
D0 |
H |
40 |
140 |
150 |
110 |
80 |
16 |
2 |
4-19 |
130 |
245 |
50 |
150 |
165 |
125 |
102 |
16 |
2 |
4-19 |
130 |
255 |
65 |
170 |
185 |
145 |
124 |
16 |
2 |
4-19 |
130 |
277 |
80 |
180 |
200 |
160 |
140 |
17 |
2 |
8-19 |
150 |
303 |
100 |
190 |
220 |
180 |
158 |
17 |
2 |
8-19 |
185 |
340 |
125 |
200 |
250 |
210 |
188 |
18 |
3 |
8-19 |
185 |
387 |
150 |
210 |
285 |
240 |
212 |
20 |
3 |
8-23 |
195 |
454 |
200 |
230 |
340 |
295 |
268 |
21 |
3 |
12-23 |
225 |
538 |
250 |
250 |
405 |
355 |
320 |
23 |
3 |
12-28 |
245 |
629 |
300 |
270 |
460 |
410 |
378 |
24 |
4 |
12-28 |
285 |
730 |
