PN10/16 DN40 - DN600
Especificações técnicas:
- Perfuração de flange: EN1092-2 PN10/16
- Especificação: DN40 - DN600
- Pressão máxima de operação: 1.0/1.6 Mpa
- Temperatura de operação: -15°C para +80°C
- Meios adequados: água
- Tubo de conexão: Ferro dúctil, acero, tubos de PVC e AC
- Recobertura por resina epoxy (a espessura não é inferior a 25 mm)
Peças e materiais:
Nº |
Peças |
Materiais |
1 |
Corpo |
Ferro fundido dúctil EN GJS 500-7 |
2 |
Cobertura |
Ferro fundido dúctil EN GJS 500-7 |
3 |
Calço |
EPDM/NBR |
4 |
Parafuso / Porca |
Aço carbono nível 8.8 galvanizado |

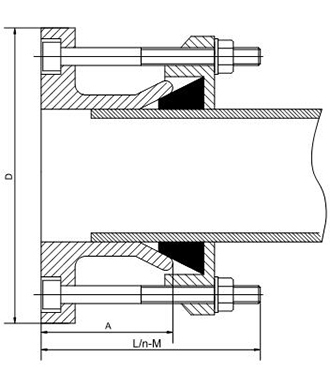

Dimensões (mm) e peso (kgs):
DN |
Tubo O.D. |
D |
L |
n-M |
A |
Peso (Kgs) |
40 |
48-58 |
150 |
130 |
2-M12 |
76 |
3.8 |
50 |
59-72 |
165 |
130 |
2-M12 |
76 |
4.2 |
65 |
72-85 |
185 |
130 |
2-M12 |
76 |
5.4 |
80 |
88-103 |
200 |
130 |
4-M12 |
76 |
6 |
100 |
98-118 |
220 |
130 |
4-M12 |
76 |
7 |
100 |
109-128 |
220 |
130 |
4-M12 |
76 |
7 |
125 |
132-146 |
250 |
130 |
4-M12 |
76 |
8.8 |
125 |
138-153 |
250 |
130 |
4-M12 |
76 |
8.8 |
150 |
150-170 |
285 |
140 |
4-M12 |
76 |
11 |
150 |
159-182 |
285 |
140 |
4-M12 |
76 |
11 |
175 |
192-210 |
315 |
140 |
6-M12 |
80 |
12.6 |
200 |
192-210 |
340 |
140 |
6-M12 |
80 |
14.6 |
200 |
218-235 |
340 |
140 |
6-M12 |
80 |
14.6 |
250 |
235-252 |
405 |
140 |
6-M12 |
80 |
20 |
250 |
250-267 |
405 |
140 |
6-M12 |
80 |
20 |
250 |
272-289 |
405 |
140 |
6-M12 |
80 |
21 |
300 |
315-332 |
460 |
140 |
6-M12 |
90 |
22 |
300 |
322-339 |
460 |
140 |
6-M12 |
90 |
22.6 |
350 |
344-360 |
520 |
160 |
8-M12 |
100 |
32 |
350 |
374-391 |
520 |
180 |
8-M16 |
100 |
32 |
400 |
391-407 |
580 |
160 |
8-M12 |
100 |
41 |
400 |
400-429 |
580 |
180 |
8-M16 |
110 |
42.8 |
400 |
417-437 |
580 |
180 |
8-M16 |
110 |
42.8 |
500 |
526-546 |
715 |
180 |
10-M16 |
120 |
48 |
600 |
630-646 |
840 |
180 |
10-M16 |
120 |
63 |
