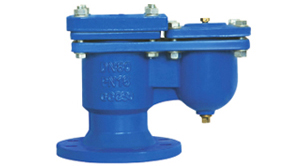

Válvula de escape
PN16    DN40 - DN250
Válvula de escape (PN16 DN40 - DN250)

Especificações técnicas:

- Dimensões de flange e de perfuração: EN1092-2 PN16

- Especificação: DN40 - DN250

- Pressão máxima de operação: 1.6 Mpa

- Temperatura de operação: ≤ 100°C

- Meios adequados: água

- Recobertura por resina epoxy (a espessura não é inferior a 25 mm)

Peças e materiais:

Válvula de borboleta de clac dupla e tipo wafer (PN10/16, Classe125/150 DN40 - DN1200)

Nº

Peças

Materiais

1

Corpo

Ferro fundido dúctil EN GJS500

2

Bola flutuadora

ABS

3

Parafuso

Aço carbono / Aço inoxidável

4

Calço de vedação

EPDM

5

Cobertura de válvula

Ferro fundido dúctil EN GJS500

6

Cobertura anti-poeira

Ferro fundido dúctil EN GJS500

7

Porca

Aço carbono / Aço inoxidável

8

Arruela

Aço carbono / Aço inoxidável

9

Bola flutuadora

ABS

10

Plugueue

Bronze

11

Calço

EPDM

12

Calço

EPDM

13

Parafuso

Aço carbono / Aço inoxidável

14

Calço de vedação

EPDM

15

Plugueue

Bronze

16

Cobertura de válvula

Ferro fundido dúctil EN GJS500

17

Porca

Aço carbono / Aço inoxidável

18

Arruela

Aço carbono / Aço inoxidável

Dimensões (mm):

DN

D

D1

D2

b

f

n-d

40

150

110

84

19

3

 4-19

50

165

125

99

19

3

 4-19

65

185

145

118

19

3

 4-19

80

200

160

132

19

3

 8-19

100

220

180

156

19

3

 8-19

125

250

210

184

19

3

 8-19

150

285

240

211

19

3

 8-23

200

340

295

266

20

3

 12-23

250

405

355

319

22

3

 12-28
