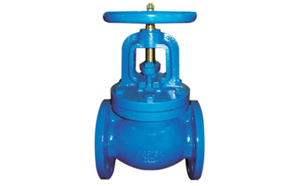

Especificações técnicas:
- Desenho e fabricação: BS5152
- Espaçamento de plano de flange: EN 558-1 série básica 10 (BS5152 Series 2)
- Dimensões de flange e de perfuração: EN1092-2 PN16
- Especificação: DN50 ~ DN300
- Pressão de operação: 1.6 MPa
- Meios adequados: água, petróleo e gás

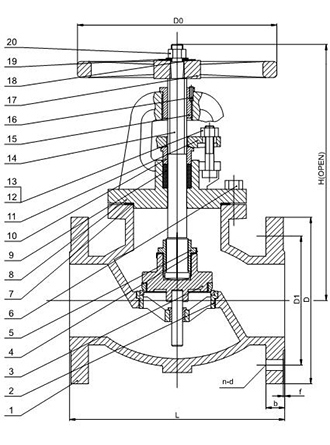

Peças e materiais:
Nº |
Peças |
Materiais |
Padrão BS |
1 |
Corpo |
Ferro fundido |
BS1452 Gr. 220 |
2 |
Anel de vedação para corpo de válvula |
Bronce fundido |
BS1400 LG2 |
3 |
Placa de borboleta |
Bronce fundido |
BS1400 LG2 |
4 |
Calço |
Bronze |
BS2874 CZ122 |
5 |
Porca articulada |
Bronze |
BS1400 PCB1 |
6 |
Parafuso |
Aço |
BS970 43A |
7 |
Calço |
Grafite |
BS2494 tipo W |
8 |
Capô |
Ferro fundido |
BS1452 Gr. 220 |
9 |
Enchimento |
Grafite |
BS2494 tipo W |
10 |
Casca de Enchimento |
Bronze |
BS1400 PCB1 |
11 |
Cobertura de enchimento |
Ferro fundido dúctil |
BS2789 Gr.420-12 |
12 |
Parafuso |
Aço |
BS970 43A |
13 |
Porca |
Aço |
BS970 43A |
14 |
Haste |
Bronze |
BS2874 CZ122 |
15 |
Porca da bucha do garfo |
Bronce fundido |
BS1400 LG2 |
16 |
Tornillo |
Aço |
BS970 43A |
17 |
Volante |
Ferro fundido |
BS1452 Gr. 220 |
18 |
Placa de identificação |
Alumínio |
|
19 |
Arruela |
Aço |
BS970 43A |
20 |
Porca |
Aço |
BS970 43A |
Dimensões (mm):
DN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
D0 |
50 |
203 |
165 |
125 |
99 |
20 |
3 |
4-19 |
178 |
65 |
216 |
185 |
145 |
118 |
20 |
3 |
4-19 |
178 |
80 |
241 |
200 |
160 |
132 |
22 |
3 |
8-19 |
200 |
100 |
292 |
220 |
180 |
156 |
24 |
3 |
8-19 |
254 |
125 |
330 |
250 |
210 |
184 |
26 |
3 |
8-19 |
300 |
150 |
356 |
285 |
240 |
211 |
26 |
3 |
8-23 |
300 |
200 |
495 |
340 |
295 |
266 |
30 |
3 |
12-23 |
348 |
250 |
622 |
405 |
355 |
319 |
32 |
3 |
12-28 |
400 |
300 |
699 |
460 |
410 |
370 |
32 |
4 |
12-28 |
457 |
