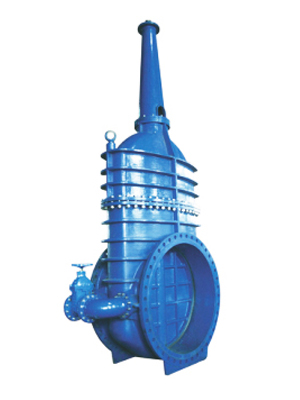

Válvula de portão de metal de vedação - Haste

PN10/16 DN350 - DN1200

Especificações técnicas:

- Desenho e fabricação: EN1171, EN1074-1 e 2

- Espaçamento de plano de flange: EN 558-1 série básica 14/15 (DIN3202 F4/F5)

EN 558-1 série básica 3 (BS5163)

- Dimensões de flange e de perfuração: EN1092-2 PN10/16

- Especificação: DN350 - DN1200

- Pressão máxima de operação: 1.0/1.6 Mpa

- Ensaio: EN12266

- Temperatura de operação: ≤ 100°C

- Meios adequados: água, petróleo e gás

Características principais:

- O corpo, as superfícies interior e exterior da válvula são revestidas pela resina de epoxi (a espessura não é inferior a 25 mm)

- Abastecimento de los produtos de maior de DN200, se for necessário

- A válvula está previsto da válvula de derivación

- A operação de volante, caixa de velocidades e conector elétrico são disponíveis

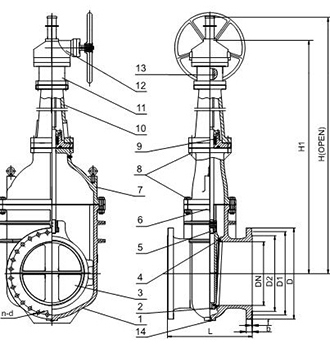

Peças e materiais:

Nº	Peças	Materiais
1	Corpo	Ferro fundido dúctil EN GJS 500-7
2	Anel de vedação para corpo de válvula	Gunmetal
3	Placa de portão	Ferro fundido dúctil EN GJS 500-7
4	Anel de vedação para corpo de válvula	Gunmetal
5	Porca limite	Gunmetal
6	Haste	Aço inoxidável X20Cr13
7	Capô	Ferro fundido dúctil EN GJS 500-7
8	Parafuso e Porca	Aço carbono nível 8.8 galvanizado
9	Enchimento	EPDM
10	Suporte	Ferro fundido dúctil EN GJS 500-7
11	Velocidades support	Ferro fundido dúctil EN GJS 500-7
12	Velocidades	Ferro fundido dúctil EN GJS 500-7
13	Porca da haste	Gunmetal
14	Tampão de descarga	Aço inoxidável AISI 304

Dimensões (mm) e peso (kgs):
