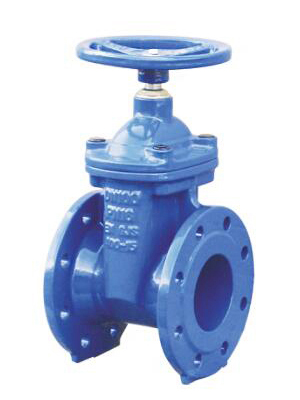

Especificações técnicas:
- Desenho e fabricação: EN1171, EN1074-1 e 2
- Espaçamento de plano de flange: EN 558-1 série básica 14 (DIN3202 F4)
EN 558-1 série básica 15 (DIN3202 F5)
- Dimensões de flange e de perfuração: EN1092-2 PN10/16
- Especificação: DN40 - DN400
- Pressão máxima de operação: 1.0/1.6 Mpa
- Ensaio: EN12266
- Temperatura de operação: -15°C para +80°C
- Meios adequados: água
Características principais:
- O corpo, as superfícies interior e exterior da válvula são revestidas pela resina de epoxi (a espessura não é inferior a 25 mm)
- A placa de portão é coberta pelo EPDM vulcanizado
- Vedação por haste de anel O composto, e exchangeable sob pressão
- Haste de Válvula de aço inoxidável com rosca de rolo
- A operação de tampa, volante e pólo de extensão estão disponíveis

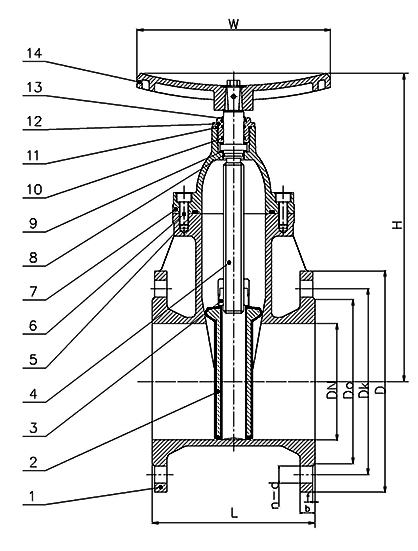

Peças e materiais:
Nº |
Peças |
Materiais |
1 |
Corpo |
Ferro fundido dúctil EN GJS 500-7/400-15 |
2 |
Placa de portão |
Ferro fundido dúctil EN GJS 500-7/400-15 + EPDM |
3 |
Porca da haste |
Bronze CW617N |
4 |
Haste |
Aço inoxidável X20Cr13 |
5 |
Junta da tampa da válvula |
EPDM EN681-1 |
6 |
Parafuso de capô |
Aço carbono nível 8.8 galvanizado |
7 |
Capô |
Ferro fundido dúctil EN GJS 500-7/400-15 |
8 |
Vedação traseira |
EPDM EN681-1 |
9 |
Almofada de fricção |
POM |
10 |
Anel O |
EPDM EN681-1 |
11 |
Anel O |
EPDM EN681-1 |
12 |
Casca |
Bronze CW617N |
13 |
Tampa contra poeira |
EPDM EN681-1 |
14 |
Volante |
Ferro fundido EN GJL250 |
Dimensões (mm) e peso (kgs):
DN |
L |
D |
b |
f |
EN1092-2 PN10 |
EN1092-2 PN16 |
W |
H |
Peso (Kg) |
||||||
F4 |
F5 |
Dk |
Do |
n-d |
Dk |
Do |
n-d |
F4 |
F5 |
||||||
40 |
140 |
240 |
150 |
19 |
3 |
110 |
84 |
4-19 |
110 |
84 |
4-19 |
160 |
219 |
9.3 |
10.3 |
50 |
150 |
250 |
165 |
19 |
3 |
125 |
98 |
4-19 |
125 |
98 |
4-19 |
160 |
227 |
10.0 |
11.0 |
65 |
170 |
270 |
185 |
19 |
3 |
145 |
118 |
4-19 |
145 |
118 |
4-19 |
160 |
252 |
12.0 |
13.5 |
80 |
180 |
280 |
200 |
19 |
3 |
160 |
132 |
4-19 |
160 |
132 |
8-19 |
200 |
284 |
15.5 |
17.5 |
100 |
190 |
300 |
220 |
19 |
3 |
180 |
153 |
8-19 |
180 |
153 |
8-19 |
200 |
311 |
19.5 |
21.5 |
125 |
200 |
325 |
250 |
19 |
3 |
210 |
183 |
8-19 |
210 |
183 |
8-19 |
250 |
380 |
26.5 |
30.0 |
150 |
210 |
350 |
285 |
19 |
3 |
240 |
209 |
8-23 |
240 |
209 |
8-23 |
250 |
413 |
33.5 |
41.5 |
200 |
230 |
400 |
340 |
20 |
3 |
295 |
264 |
8-23 |
295 |
264 |
12-23 |
320 |
516 |
55.5 |
67.5 |
250 |
250 |
450 |
405 |
22 |
3 |
350 |
319 |
12-23 |
355 |
319 |
12-28 |
400 |
606 |
85.0 |
99.0 |
300 |
270 |
500 |
460 |
24.5 |
4 |
400 |
367 |
12-23 |
410 |
367 |
12-28 |
400 |
698 |
114.0 |
135.0 |
350 |
290 |
550 |
520 |
26.5 |
4 |
460 |
429 |
16-23 |
470 |
429 |
16-28 |
500 |
799 |
159.0 |
229.0 |
400 |
310 |
600 |
580 |
28 |
4 |
515 |
480 |
16-28 |
525 |
480 |
16-31 |
500 |
876 |
209.0 |
299.0 |
