PN10/16, Classe125/150 DN40 - DN600
Spécifications techniques:
- Design et fabrication: EN593, API609
- Espacement de plan de bride: EN 558-1 série basique 20, API 609
- Dimension de bride e forage: EN1092-2 PN10/16, ANSI B16.1, BS10 Table D/E
- Bride supérieure: ISO5211
- Spécification: DN40 - DN600
- Pression maximale de fonctionnement: 1.0/1.6 Mpa
- Essai: EN12266
- WTempérature de fonctionnement: EPDM ≤ 120°C, NBR ≤ 80°C
- Médias appropriés: l'eau, le pétrole et le gaz
- Mode de fonctionnement: Poignée, boîte de vitesses, actionneur électrique ou pneumatique
Pièces et matériaux:
Nº |
Pièces |
Matériaux |
1 |
Corps |
Fonte, Fer ductile, Acier au carbone, Acier inoxydable |
2 |
Clapet de vanne |
Fer ductile + Plaqué nickel, Acier inoxydable, Aluminium bronze |
3 |
Tige |
Acier inoxydable |
4 |
Casque |
PTFE, Bronze lubrifié |
5 |
Siège de vanne |
EPDM, NBR, Néoprène, Viton, PTFE, Hypalon |
6 |
Pin |
Acier inoxydable |
7 |
Anneau O |
EPDM, NBR |

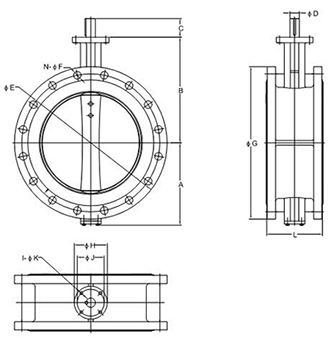

Dimensions (mm & pouce):
Taille |
L |
A |
b |
C |
D |
S |
W |
EN1092-2 PN10/16 |
ANSI150 |
Bride supérieure ISO5211 |
|||||
DN |
Pouce |
E |
n-M |
E |
n-M |
H |
J |
I- K |
|||||||
40 |
1½" |
33 |
70 |
145 |
32 |
12.7 |
9 |
10 |
110 |
4-M16 |
98.5 |
4-1/2" |
65 |
50 |
4-7 |
50 |
2" |
43 |
76 |
162 |
32 |
12.7 |
9 |
10 |
125 |
4-M16 |
120.7 |
4-5/8" |
65 |
50 |
4-7 |
65 |
2½" |
46 |
89 |
174 |
32 |
12.7 |
9 |
10 |
145 |
4-M16 |
139.7 |
4-5/8" |
65 |
50 |
4-7 |
80 |
3" |
46 |
95 |
181 |
32 |
12.7 |
9 |
10 |
160 |
8-M16 |
152.4 |
4-5/8" |
65 |
50 |
4-7 |
100 |
4" |
52 |
114 |
200 |
32 |
15.9 |
11 |
12 |
180 |
8-M16 |
190.5 |
8-5/8" |
90 |
70 |
4-9.5 |
125 |
5" |
56 |
127 |
213 |
32 |
19.1 |
14 |
14 |
210 |
8-M16 |
215.9 |
8-3/4" |
90 |
70 |
4-9.5 |
150 |
6" |
56 |
139 |
225 |
32 |
19.1 |
14 |
14 |
240 |
8-M20 |
241.3 |
8-3/4" |
90 |
70 |
4-9.5 |
200 |
8" |
60 |
177 |
260 |
38 |
22.2 |
17 |
17 |
295 |
8/12-M20 |
298.5 |
8-3/4" |
125 |
102 |
4-11.5 |
250 |
10" |
68 |
203 |
292 |
38 |
28.6 |
22 |
22 |
350/355 |
12-M20/24 |
362 |
12-7/8" |
125 |
102 |
4-11.5 |
300 |
12" |
78 |
242 |
337 |
38 |
31.8 |
22 |
24 |
400/410 |
12-M20/24 |
431.8 |
12-7/8" |
125 |
102 |
4-11.5 |
350 |
14" |
78 |
277 |
368 |
45 |
31.8 |
22 |
24 |
460/470 |
16-M20/24 |
476.3 |
12-1" |
125 |
102 |
4-11.5 |
400 |
16" |
102 |
308 |
400 |
51 |
33.3 |
27 |
27 |
515/525 |
16-M24/M27 |
539.8 |
16-1" |
210 |
165 |
4-22 |
450 |
18" |
114 |
342 |
422 |
51 |
38.1 |
27 |
27 |
565/585 |
20-M24/ M27 |
577.9 |
16-1.1/8" |
210 |
165 |
4-22 |
500 |
20" |
127 |
374 |
479 |
64 |
41.3 |
27 |
32 |
620/650 |
20-M24/ M30 |
635 |
20-1.1/8" |
210 |
165 |
4-22 |
600 |
24" |
154 |
459 |
562 |
70 |
50.8 |
36 |
36 |
725/770 |
20-M27/ M33 |
749.3 |
20-1.1/4" |
210 |
165 |
4-22 |
