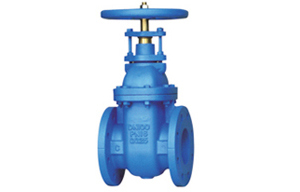

Robinet-vanne métallique de l’étanchéité - tige cachée

PN16 DN50 - DN600

Spécifications techniques:

- Design et fabrication: BS5150, BS5163

- Espacement de plan de bride: EN 558-1 série basique 3 (BS5150 série basique 3)

- Dimension de bride e forage: EN1092-2 PN16

- Spécification: DN50 - DN600

- Pression de fonctionnement: 1.6 MPa

- Médias appropriés: l'eau, le pétrole et le gaz

Pièces et matériaux:

No.	Pièces	Matériaux	La norme BS
1	Corps	Fonte	BS1452 Gr. 220
2	Anneau de l’étanchéité para corps de vanne	Bronce fondu	BS1400 LG2
3	Anneau de l’étanchéité para corps de vanne	Bronce fondu	BS1400 LG2
4	Plaque	Fonte	BS1452 Gr. 220
5	Écrou de tige	Bronce fondu	BS1400 LG2
6	Tige	Bronze	BS2874 CZ122
7	Cale	Graphite	BS2494 type W
8	Vis	Acier	BS970 43A
9	Écrous	Acier	BS970 43A
10	Capot	Fonte	BS1452 Gr. 220
11	Vis	Acier	BS970 43A
12	Cale de boîte de remplissage	Graphite	BS2494 type W
13	Boîte de remplissage	Fonte	BS1452 Gr. 220
14	Remplissage	Graphite	BS2494 type W
15	Cobertura de remplissage	Fer ductile	BS2789 Gr.420-12
16	Casque de remplissage	Bronze	BS1400 PCB1
17	Volant	Fonte	BS1452 Gr. 220
18	Plaque d’identification	Aluminium
19	Rondelle	Acier	BS970 43A
20	Volant	Fer ductile	BS2789 Gr.420-12

Dimensions (mm):
