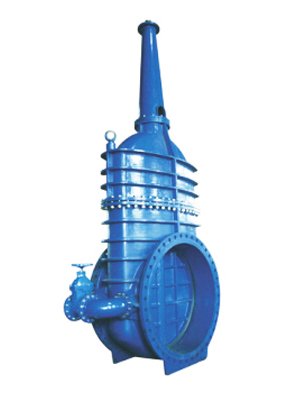

Spécifications techniques:
- Design et fabrication: EN1171, EN1074-1 et 2
- Espacement de plan de bride: EN 558-1 série basique 14/15 (DIN3202 F4/F5)
EN 558-1 série basique 3 (BS5163)
- Dimension de bride e forage: EN1092-2 PN10/16
- Spécification: DN350 - DN1200
- Pression maximale de fonctionnement: 1.0/1.6 Mpa
- Essai: EN12266
- Température de fonctionnement: ≤ 100°C
- Médias appropriés: l'eau, le pétrole et le gaz
Caractéristiques principales:
- Le corps, la surface interne et externe de la vanne sont recouverts par la résine époxy (l’épaisseur n’est inferior pas à 25 mm)
- Fourniture des produits de plus que DN200, le cas échéant
- La vanne est équipée de la soupape de dérivation
- Le fonctionnement du volant, boîte de vitesses et le connecteur électrique sont disponibles
Pièces et matériaux:
Nº |
Pièces |
Matériaux |
1 |
Corps |
Fer ductile EN GJS 500-7 |
2 |
Anneau de l’étanchéité para corps de vanne |
Bronce |
3 |
Plaque |
Fer ductile EN GJS 500-7 |
4 |
Anneau de l’étanchéité para corps de vanne |
Bronce |
5 |
Écrou de limitation |
Bronce |
6 |
Tige |
Acier inoxydable X20Cr13 |
7 |
Capot |
Fer ductile EN GJS 500-7 |
8 |
Vis et Écrou |
Acier au carbone niveau 8.8 galvanisé |
9 |
Remplissage |
EPDM |
10 |
Support |
Fer ductile EN GJS 500-7 |
11 |
Boîte de vitesses support |
Fer ductile EN GJS 500-7 |
12 |
Boîte de vitesses |
Fer ductile EN GJS 500-7 |
13 |
Écrou de tige |
Bronce |
14 |
Bouchon de décharge |
Acier inoxydable AISI 304 |
Dimensions (mm) et poids (kgs):
DN |
PN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
H1 |
H |
Poids (Kg) |
||||
S14 |
S15 |
S3 |
S14 |
S15 |
S3 |
||||||||||
350 |
10 |
290 |
550 |
381 |
505 |
460 |
429 |
24.5 |
4 |
16-23 |
1410 |
1770 |
515 |
672 |
545 |
16 |
290 |
550 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16-28 |
1410 |
1770 |
532 |
688 |
565 |
|
400 |
10 |
310 |
600 |
406 |
565 |
515 |
480 |
24.5 |
4 |
16-28 |
1545 |
1871 |
604 |
741 |
645 |
16 |
310 |
600 |
406 |
580 |
525 |
480 |
28 |
4 |
16-31 |
1545 |
1871 |
627 |
758 |
670 |
|
450 |
10 |
330 |
650 |
432 |
615 |
565 |
530 |
25.5 |
4 |
20-28 |
1685 |
2069 |
670 |
883 |
750 |
16 |
330 |
650 |
432 |
640 |
585 |
548 |
30 |
4 |
20-31 |
1685 |
2069 |
726 |
900 |
788 |
|
500 |
10 |
350 |
700 |
457 |
670 |
620 |
582 |
26.5 |
4 |
20-28 |
1848 |
2281 |
880 |
1195 |
990 |
16 |
350 |
700 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20-34 |
1848 |
2281 |
990 |
1231 |
1041 |
|
600 |
10 |
390 |
800 |
508 |
780 |
725 |
682 |
30 |
5 |
20-31 |
2100 |
2650 |
1225 |
1528 |
1426 |
16 |
390 |
800 |
508 |
840 |
770 |
720 |
36 |
5 |
20-37 |
2100 |
2650 |
1368 |
1755 |
1521 |
|
700 |
10 |
430 |
900 |
610 |
895 |
840 |
794 |
32.5 |
5 |
24-31 |
2530 |
3078 |
2111 |
2535 |
2200 |
16 |
430 |
900 |
610 |
910 |
840 |
794 |
39.5 |
5 |
24-37 |
2530 |
3078 |
2238 |
2845 |
2378 |
|
800 |
10 |
470 |
1000 |
660 |
1015 |
950 |
901 |
35 |
5 |
24-34 |
2678 |
3386 |
2822 |
3470 |
3036 |
16 |
470 |
1000 |
660 |
1025 |
950 |
901 |
43 |
5 |
24-40 |
2678 |
3386 |
2974 |
3650 |
3144 |
|
900 |
10 |
510 |
1100 |
711 |
1115 |
1050 |
1001 |
37.5 |
5 |
28-34 |
2900 |
3820 |
3615 |
4244 |
3906 |
16 |
510 |
1100 |
711 |
1125 |
1050 |
1001 |
46.5 |
5 |
28-40 |
2900 |
3820 |
3827 |
4397 |
4030 |
|
1000 |
10 |
550 |
1200 |
813 |
1230 |
1160 |
1112 |
40 |
5 |
28-37 |
3415 |
4384 |
4483 |
5329 |
4923 |
16 |
550 |
1200 |
813 |
1255 |
1170 |
1112 |
50 |
5 |
28-43 |
3415 |
4384 |
4806 |
5606 |
5134 |
|
1200 |
10 |
630 |
1400 |
960 |
1455 |
1380 |
1328 |
45 |
5 |
32-40 |
3800 |
4950 |
6206 |
7137 |
6567 |
16 |
630 |
1400 |
960 |
1485 |
1390 |
1328 |
57 |
5 |
32-49 |
3800 |
4950 |
6420 |
7330 |
6810 |
