Spécifications techniques:
- Design et fabrication: EN1171, EN1074-1 et 2
- Espacement de plan de bride: EN 558-1 série basique 14 (DIN3202 F4)
EN 558-1 série basique 15 (DIN3202 F5)
- Dimension de bride e forage: EN1092-2 PN10/16
- Spécification: DN450 - DN800
- Pression maximale de fonctionnement: 1.0/1.6 Mpa
- Essai: EN12266
- Température de fonctionnement: -15°C à +80°C
- Médias appropriés: l'eau
Caractéristiques principales:
- Le corps, la surface interne et externe de la vanne sont recouverts par la résine époxy (l’épaisseur n’est inferior pas à 25 mm)
- La plaque de porte est couverte par EPDM vulcanisé
- L’étanchéité par tiga de anneau O composé, et échangeable sous pression
- La tige de vanne d’acier inoxydable avec vis à rouleaux
- Le fonctionnement de couverture, volant et pôle d'extension sont disponibles
Pièces et matériaux:
Nº |
Pièces |
Matériaux |
1 |
Corps |
Fer ductile EN GJS 500-7/400-15 |
2 |
Plaque |
Fer ductile EN GJS 500-7/400-15 + EPDM |
3 |
Écrou de tige |
Bronze CW617N |
4 |
Tige |
Acier inoxydable X20Cr13 |
5 |
Cale de la couverture de vanne |
EPDM EN681-1 |
6 |
Vis de capot |
Acier au carbone niveau 8.8 galvanisé |
7 |
Capot |
Fer ductile EN GJS 500-7/400-15 |
8 |
Anneau de vis |
Acier au carbone - galvanisé |
9 |
Bouchon de décharge |
Acier au carbone ou acier inoxydable |
10 |
L’étanchéité arrière |
EPDM EN681-1 |
11 |
Plaquette de frein |
POM |
12 |
Casque de tige |
Bronze CW617N |
13 |
Anneau O |
EPDM EN681-1 |
14 |
Casque |
Bronze CW617N |
15 |
Vis de capot supérieur |
Acier au carbone ou acier inoxydable |
16 |
Capot supérieur |
Fer ductile EN GJS 500-7/400-15 |
17 |
Couvercle antipoussière |
EPDM EN681-1 |

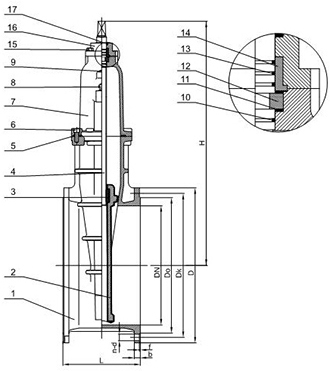

Dimensions (mm) et poids (kgs):
DN |
L |
D |
b |
f |
EN1092-2 PN10 |
EN1092-2 PN16 |
H |
Poids (Kg) |
||||||
F4 |
F5 |
Dk |
Do |
n-d |
Dk |
Do |
n-d |
F4 |
F5 |
|||||
450 |
330 |
650 |
640 |
30 |
4 |
565 |
530 |
20-28 |
585 |
548 |
20-31 |
889 |
348.0 |
419.0 |
500 |
350 |
700 |
715 |
31.5 |
4 |
620 |
582 |
20-28 |
650 |
609 |
20-34 |
968 |
424.0 |
537.0 |
600 |
390 |
800 |
840 |
36 |
5 |
725 |
682 |
20-31 |
770 |
720 |
20-37 |
1128 |
585.0 |
801.0 |
700 |
430 |
900 |
910 |
39.5 |
5 |
840 |
794 |
24-31 |
840 |
794 |
24-37 |
1532 |
700.0 |
910.0 |
800 |
470 |
1000 |
1025 |
43 |
5 |
950 |
901 |
24-34 |
950 |
901 |
24-40 |
1705 |
950.0 |
1235.0 |
900 |
510 |
1100 |
1125 |
46.5 |
5 |
1050 |
1001 |
28-34 |
1050 |
1001 |
28-40 |
1810 |
1560 |
2000 |
1000 |
550 |
1200 |
1255 |
50 |
5 |
1160 |
1112 |
28-37 |
1170 |
1112 |
28-43 |
2035 |
3020 |
3600 |
1200 |
630 |
1400 |
1485 |
57 |
5 |
1380 |
1328 |
32-40 |
1390 |
1328 |
32-49 |
2290 |
4600 |
5000 |
